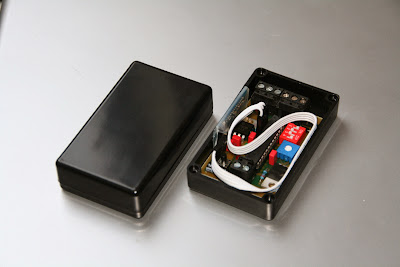

Rehoiler IQ » Software Update via USB und Bluetooth

Ab der Softwareversion 8.03 ist es nun auch möglich via Bluetooth die Neue Software einzuspielen. :D:D
Das soll heisen, es muss zuerst mal die 8.03er auf den Atmega 168 drauf sein, den in der ist das Neue Future.
Habe jetzt mal via USB und Bluetooth den Atmega 168 über den Bootloader programmiert. Alles super gegangen.



Saubere Arbeit Dete!!!!!!!!
Mein Atmega 168 von gestern habe ich voll platt gemacht.:(:(:(
Habe aber ein STK500 Board und konnte den Atmega via High Voltage wieder ins Leben zurück holen.

Grüsse
turboschleicher

Hi Dete,
du hast glaube ich den gleichen Bluetooth-adapter!?!? HC-06
Ich habe da noch eine Anleitung für den HC-04, hast du die schon? Hilft vielleicht weiter?

Grüsse
turboschleicher

Hab mir die HC-06 Anleitung auch mal angesehen.
Mein English ist zwar nicht so gut,verstehe ich aber auch so.
Jetzt muss ich aber noch ein schönes Bier trinken.
Morgen ist auch noch ein Monat.:D:D:D
Grüsse
turboschleicher

So, hab's geschafft.:D:D:D

Meine Vorgehensweise:
Wichtig!!!
Bluetooth-Modul darf keine Bluetoothverbindung haben.
USB-Modul mit Bluetooth-Modul verbunden. Achtung!!! je nach Hardware, wenn es nicht geht RXT und TXD tauschen.
USB-Modul am Computer angeschlossen, beide Module werden mit Strom versorgt.
Mit Terminalprogramm Verbindung hergestellt. 9600,8,keine,1,keine
Verbindungskontrolle mit eingabe von AT.Anwort OK.
Dann AT+NAMERehoiler ohne Leerzeichen. Fertig:D:D:D

Grüsse
turboschleicher

Der Bluetoothadapter muss sich ja garnicht melden.
Ein Comport, egal was für einer, ob ein echter Comport oder ein virtueller Comport, baut die Verbindung zum Bluetoothadapter auf.
Das heisst, du schliesst deinen Comport vom Computer am Bluetoothadapter an den RXT und TXD Leitungen an. Dann mit einem Terminalprogramm deiner Wahl lädst du dein txt hoch.
Habe es mehrmals ausprobiert. Hat immer funktioniert.
Abruf der Firmwareversion, bei mir auch ohne Probleme, Version 1.6
Eventuell hast du noch eine alte Firmware drauf, die erwartet immer COM1. Wenn du also einen COM1 mit dem Bluetoothmodul verbindest, dann sollte es eigentlich funktionieren.
Wenn es nicht geht, schick mir deine Bluetoothadapter, ich werde mir diese mal ansehen.

Grüsse
turboschleicher

Hallo zusammen,

erstmal ein gutes neues Jahr und dann gleich mal mein Anliegen:

Ich erwarte in Kürze meine Bluetooth-Adapter. Nun wollte ich in Vorbereitung meinen Öler auf 8.03 updaten, aktuell ist Version 8.01 drauf. Nur ich bekomme es nicht hin.
Ich hab den Bootloader und die 8.03.bin und .hex Datei. Den Bootloader stelle ich in den Optionen auf Com3 ein und 9600Baud. Die 8.03 Datei geladen und beim Senden schreibt das Prog nur ständig irgendwas von send #123 oder so ähnlich. Dabei bleibt es dann und der Loader lässt sich nicht beenden. Auf dem USB-Adapter blinkt ein Lämpchen , also irgendwas sendet das Ding wohl. Da sich nach Minuten nix tut, hab ich abgebrochen.
Am Ende hab ich den Öler nochmals ausgelesen und es ist immernoch 8.01 draf.

Was muss ich tun fürs Update oder geht BT auch mit der 8.01 Version.


Gruß

Roland

Das Software-Update bis zur Version 8.03 macht man so:

Zitat von Dete

---

USB Adapter an den PC anstecken, Platine anschlie0en bis auf die -5V (Gnd).
Nun die Bootloader Software starten und den Upload beginnen.
Wenn das #123.. kommt schnell die -5V (Gnd) anstöpseln.
Wenn alles geklappt sollte der Upload auf den Prozessor beginnen

---

Sobald man 8.03 dann drauf hat (noch ein Dete-Zitat ^^):

Zitat von Dete

---

So ich habe das jetzt noch mal überarbeitet, ein Software Update ab Version 8.03 ist wie folgt zu machen:

DIP 1 und 4 auf ON stellen, Platinentaster betätigen.
Mit der MCS Bootloader Software den File Upload starten.
Wenn das Handshake erfolgreich und der Upload beginnt, kann der Taster los gelassen werden.

Wichtig beim Update von 8.01 oder 8.02 auf 8.03 muss noch mit trennen der Spannung (Gnd) gearbeitet werden. Die neue Update Funktion ist erst ab der Version 8.03 aktiv. Der Vorteil vom neuen Updateverfahren ist das nicht mehr die Spannung getrennt werden muss und auch ein Update per Bluetooth Adapter möglich ist.

---

Hallo Roland,
zuerst musst du dir den Bootloader herunderladen und diesen dann für den Atmega 168 einstellen.
Sollte dann so aussehen::D:D:D
'----------------------------------------------------------------
' (c) 1995-2009, MCS
' Bootloader.bas
' This sample demonstrates how you can write your own bootloader
' in BASCOM BASIC
' VERSION 2 of the BOOTLOADER. The waiting for the NAK is stretched
' further a bug was resolved for the M64/M128 that have a big page size
'-----------------------------------------------------------------
'This sample will be extended to support other chips with bootloader
'The loader is supported from the IDE

$crystal = 8000000
'$crystal = 14745600
$baud = 9600 'this loader uses serial com
'It is VERY IMPORTANT that the baud rate matches the one of the boot loader
'do not try to use buffered com as we can not use interrupts

'possible return codes of the PC bootloader.exe
' -6005 Cancel requested
' -6006 Fatal time out
' -6007 Unrecoverable event during protocol
' -6008 Too many errors during protocol
' -6009 Block sequence error in Xmodem
' -6016 Session aborted




'$regfile = "m8def.dat"

'Const Loaderchip = 8
$regfile = "m168def.dat"
Const Loaderchip = 168

'$regfile = "m16def.dat"
'Const Loaderchip = 16

'$regfile = "m32def.dat"
'Const Loaderchip = 32

'$regfile = "m88def.dat"
'Const Loaderchip = 88

'$regfile = "m162def.dat"
'Const Loaderchip = 162

'$regfile = "m8515.dat"
'Const Loaderchip = 8515

'$regfile = "m128def.dat"
'Const Loaderchip = 128

'$regfile = "m64def.dat"
'Const Loaderchip = 64

'$regfile = "m2561def.dat"
'Const Loaderchip = 2561


'$regfile = "m2560def.dat"
'Const Loaderchip = 2560

'$regfile = "m329def.dat"
'Const Loaderchip = 329

'$regfile = "m324pdef.dat"
'Const Loaderchip = 324


'$regfile = "m644def.dat"
'$regfile = "m644Pdef.dat"
'Const Loaderchip = 644


#if Loaderchip = 88 'Mega88
$loader = $c00 'this address you can find in the datasheet
'the loader address is the same as the boot vector address
Const Maxwordbit = 5
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 168 'Mega168
$loader = $1c00 'this address you can find in the datasheet
'the loader address is the same as the boot vector address
Const Maxwordbit = 6
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 32 ' Mega32
$loader = $3c00 ' 1024 words
Const Maxwordbit = 6 'Z6 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif
#if Loaderchip = 8 ' Mega8
$loader = $c00 ' 1024 words
Const Maxwordbit = 5 'Z5 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif
#if Loaderchip = 161 ' Mega161
$loader = $1e00 ' 1024 words
Const Maxwordbit = 6 'Z6 is maximum bit '
#endif
#if Loaderchip = 162 ' Mega162
$loader = $1c00 ' 1024 words
Const Maxwordbit = 6 'Z6 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 8515 ' Mega8515
$loader = $c00 ' 1024 words
Const Maxwordbit = 5 'Z6 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
Osccal = &HB3 ' the internal osc needed a new value
#endif

#if Loaderchip = 64 ' Mega64
$loader = $7c00 ' 1024 words
Const Maxwordbit = 7 'Z7 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 128 ' Mega128
$loader = &HFC00 ' 1024 words
Const Maxwordbit = 7 'Z7 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 2561 ' Mega2561
$loader = &H1FC00 ' 1024 words
Const Maxwordbit = 7 'Z7 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif


#if Loaderchip = 2560 ' Mega2560
$loader = &H1FC00 ' 1024 words
Const Maxwordbit = 7 'Z7 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 16 ' Mega16
$loader = $1c00 ' 1024 words
Const Maxwordbit = 6 'Z6 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 329 ' Mega32
$loader = $3c00 ' 1024 words
Const Maxwordbit = 6 'Z6 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif

#if Loaderchip = 324 ' Mega32
$loader = $3c00 ' 1024 words
Const Maxwordbit = 6 'Z6 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif


#if Loaderchip = 644 ' Mega644P
$loader = $7c00 ' 1024 words
Const Maxwordbit = 7 'Z7 is maximum bit '
Config Com1 = Dummy , Synchrone = 0 , Parity = None , Stopbits = 1 , Databits = 8 , Clockpol = 0
#endif


Const Maxword =(2 ^ Maxwordbit) * 2 '128
Const Maxwordshift = Maxwordbit + 1
Const Cdebug = 0 ' leave this to 0

#if Cdebug
Print Maxword
Print Maxwordshift
#endif



'Dim the used variables
Dim Bstatus As Byte , Bretries As Byte , Bblock As Byte , Bblocklocal As Byte
Dim Bcsum1 As Byte , Bcsum2 As Byte , Buf(128) As Byte , Csum As Byte
Dim J As Byte , Spmcrval As Byte ' self program command byte value

Dim Z As Long 'this is the Z pointer word
Dim Vl As Byte , Vh As Byte ' these bytes are used for the data values
Dim Wrd As Word , Page As Word 'these vars contain the page and word address
Dim Bkind As Byte , Bstarted As Byte
'Mega 88 : 32 words, 128 pages



Disable Interrupts 'we do not use ints


'Waitms 100 'wait 100 msec sec
'We start with receiving a file. The PC must send this binary file

'some constants used in serial com
Const Nak = &H15
Const Ack = &H06
Const Can = &H18

'we use some leds as indication in this sample , you might want to remove it
Config Pinb.2 = Output
Portb.2 = 1 'the stk200 has inverted logic for the leds
Config Pinb.3 = Output
Portb.3 = 1

$timeout = 400000 'we use a timeout
'When you get LOADER errors during the upload, increase the timeout value
'for example at 16 Mhz, use 200000

Bretries = 5 'we try 5 times
Testfor123:
#if Cdebug
Print "Try " ; Bretries
Print "Wait"
#endif
Bstatus = Waitkey() 'wait for the loader to send a byte
#if Cdebug
Print "Got "
#endif

Print Chr(bstatus);

If Bstatus = 123 Then 'did we received value 123 ?
Bkind = 0 'normal flash loader
Goto Loader
Elseif Bstatus = 124 Then ' EEPROM
Bkind = 1 ' EEPROM loader
Goto Loader
Elseif Bstatus 0 Then
Decr Bretries
If Bretries 0 Then Goto Testfor123 'we test again
End If

For J = 1 To 10 'this is a simple indication that we start the normal reset vector
Toggle Portb.2 : Waitms 100
Next

#if Cdebug
Print "RESET"
#endif
Goto _reset 'goto the normal reset vector at address 0


'this is the loader routine. It is a Xmodem-checksum reception routine
Loader:
#if Cdebug
Print "Clear buffer"
#endif
Do
Bstatus = Waitkey()
Loop Until Bstatus = 0


For J = 1 To 3 'this is a simple indication that we start the normal reset vector
Toggle Portb.2 : Waitms 50
Next

If Bkind = 0 Then
Spmcrval = 3 : Gosub Do_spm ' erase the first page
Spmcrval = 17 : Gosub Do_spm ' re-enable page
End If


Bretries = 10 'number of retries

Do
Bstarted = 0 ' we were not started yet
Csum = 0 'checksum is 0 when we start
Print Chr(nak); ' firt time send a nack
Do

Bstatus = Waitkey() 'wait for statuse byte

Select Case Bstatus
Case 1: ' start of heading, PC is ready to send
Incr Bblocklocal 'increase local block count
Csum = 1 'checksum is 1
Bblock = Waitkey() : Csum = Csum + Bblock 'get block
Bcsum1 = Waitkey() : Csum = Csum + Bcsum1 'get checksum first byte
For J = 1 To 128 'get 128 bytes
Buf(j) = Waitkey() : Csum = Csum + Buf(j)
Next
Bcsum2 = Waitkey() 'get second checksum byte
If Bblocklocal = Bblock Then 'are the blocks the same?
If Bcsum2 = Csum Then 'is the checksum the same?
Gosub Writepage 'yes go write the page
Print Chr(ack); 'acknowledge
Else 'no match so send nak
Print Chr(nak);
End If
Else
Print Chr(nak); 'blocks do not match
End If
Case 4: ' end of transmission , file is transmitted
If Wrd > 0 And Bkind = 0 Then 'if there was something left in the page
Wrd = 0 'Z pointer needs wrd to be 0
Spmcrval = 5 : Gosub Do_spm 'write page
Spmcrval = 17 : Gosub Do_spm ' re-enable page
End If
' Waitms 100 ' OPTIONAL REMARK THIS IF THE DTR SIGNAL ARRIVES TO EARLY
Print Chr(ack); ' send ack and ready

Portb.3 = 0 ' simple indication that we are finished and ok
Waitms 20
Goto _reset ' start new program
Case &H18: ' PC aborts transmission
Goto _reset ' ready
Case 123 : Exit Do 'was probably still in the buffer
Case 124 : Exit Do
Case Else
Exit Do ' no valid data
End Select
Loop
If Bretries > 0 Then 'attempte left?
Waitms 1000
Decr Bretries 'decrease attempts
Else
Goto _reset 'reset chip
End If
Loop



'write one or more pages
Writepage:
If Bkind = 0 Then
For J = 1 To 128 Step 2 'we write 2 bytes into a page
Vl = Buf(j) : Vh = Buf(j + 1) 'get Low and High bytes
lds r0, {vl} 'store them into r0 and r1 registers
lds r1, {vh}
Spmcrval = 1 : Gosub Do_spm 'write value into page at word address
Wrd = Wrd + 2 ' word address increases with 2 because LS bit of Z is not used
If Wrd = Maxword Then ' page is full
Wrd = 0 'Z pointer needs wrd to be 0
Spmcrval = 5 : Gosub Do_spm 'write page
Spmcrval = 17 : Gosub Do_spm ' re-enable page

Page = Page + 1 'next page
Spmcrval = 3 : Gosub Do_spm ' erase next page
Spmcrval = 17 : Gosub Do_spm ' re-enable page
End If
Next

Else 'eeprom
For J = 1 To 128
Writeeeprom Buf(j) , Wrd
Wrd = Wrd + 1
Next
End If
Toggle Portb.2 : Waitms 10 : Toggle Portb.2 'indication that we write
Return


Do_spm:
Bitwait Spmcsr.0 , Reset ' check for previous SPM complete
Bitwait Eecr.1 , Reset 'wait for eeprom

Z = Page 'make equal to page
Shift Z , Left , Maxwordshift 'shift to proper place
Z = Z + Wrd 'add word
lds r30,{Z}
lds r31,{Z+1}

#if _romsize > 65536
lds r24,{Z+2}
sts rampz,r24 ' we need to set rampz also for the M128
#endif

Spmcsr = Spmcrval 'assign register
spm 'this is an asm instruction
nop
nop
Return


'How you need to use this program:
'1- compile this program
'2- program into chip with sample elctronics programmer
'3- select MCS Bootloader from programmers
'4- compile a new program for example M88.bas
'5- press F4 and reset your micro
' the program will now be uploaded into the chip with Xmodem Checksum
' you can write your own loader.too
'A stand alone command line loader is also available


'How to call the bootloader from your program without a reset ???
'Do
' Print "test"
' Waitms 1000
' If Inkey() = 27 Then
' Print "boot"
' Goto &H1C00
' End If
'Loop

'The GOTO will do the work, you need to specify the correct bootloader address
'this is the same as the $LOADER statement.

Diesen bügelst du dann auf deinen Atmega 168 :D:D
Jetzt kannst du die 8.03 mit der Bootloader.exe
1. Bootloader.exe starten.
2. Baudrate auf 9600 einstellen
3. Comport deines Adapters einstellen.
4. Pfad zu deiner 8.03 einstellen.
5. Upload starten.
6. Das war's auch schon.
Ab jetzt geht ein Softwareupdate mit der Konfigurationsoftware via USB und BT-Adapter.

Grüsse
turboschleicher

Zitat von Ensomhet

---

USB Adapter an den PC anstecken, Platine anschlie0en bis auf die -5V (Gnd).
Nun die Bootloader Software starten und den Upload beginnen.
Wenn das #123.. kommt schnell die -5V (Gnd) anstöpseln.
Wenn alles geklappt sollte der Upload auf den Prozessor beginnen

---

Das hat geklappt, 8.03 ist drauf.:D

Super, vielen Dank. Die Voreinstellungen haben es auch überlebt.

Wenn nun die BT-Adapter da sind, was muss ich dann beachten? Reicht es die Teile anzuschliessen und in die Box zu packen und dann per App darauf zu zugreifen oder muss ich noch was beachten?

Gruß

Roland
